名称:多管式滚筒冷渣机

详细信息

我公司开发的多螺旋内筒滚筒冷渣机。它是综合了单筒滚筒冷渣机和倾斜多管式冷渣机的优点开发的新一代冷渣机;该型产品具有单位空间换热面积大,布置简单,冷却能力强的特点,无漏水漏渣现象,是大容量CFB锅炉的首选冷渣设备。

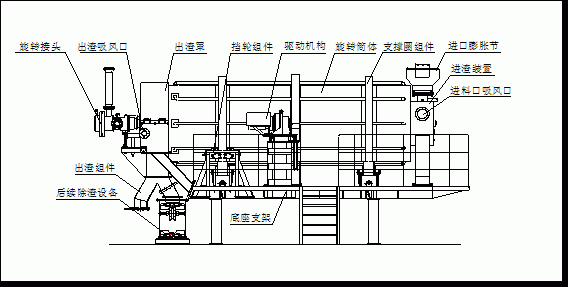

1结构及工作原理(见图一、图二)





2结构特点

新型产品的结构与我公司的GTLC系列滚筒冷渣机式结构的主要改进体现在如下几个方面:

1)    转滚筒由单筒结构改变为多螺旋内筒(见图二);

由于采用多螺旋内筒的结构,有效的利用了空间,增加了换热面积。较单筒结构(相同外形尺寸时)换热面积增加了约100%;尤其在冷却水压力较大时,由于其多螺旋内筒为小直径无缝钢管,其壁厚设计值可相应降低,更加进一步增强换热效果,从而使其出渣温度较相同外形尺寸单筒冷渣机低一半左右(尤其出渣量大时,其相差更加明显);与原多管式冷渣机相比较,无需倾斜布置,且因流通面积大,不会发生堵管的现象。

2)    进渣装置与旋转滚筒的结合处由原“螺旋密封+蜗板型式”改为 “螺旋密封+细灰回流装置”,通过与滚筒旋向一致的螺旋可将外流的渣料反送回螺旋筒内,极少量细灰随着筒体的旋转,通过细灰回流装置重新流入筒体内,保证无任何灰渣外溢。(见图三)

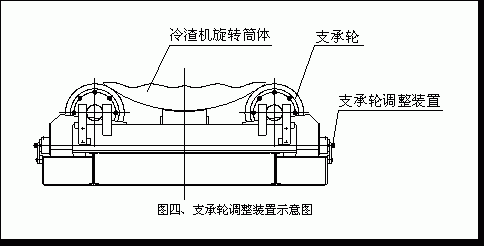

3)  设有双螺旋螺杆支承轮高度调整装置,在运行到一定周期,支承轮有磨损情况下,可在不停机的情况下同步调整一组滚轮高度。(见图四);





4)    滚筒上的链轮为分瓣结构,链轮及支撑圈与滚筒的连接为高强度螺栓连接,便于磨损后更换;(见图五)





5)    进、出料装置处均设置引风口,且出料装置与旋转滚筒间采用了耐热橡胶板密封,避免了老式设备经常出现的扬尘现象。
