生物质炉前给料系统设

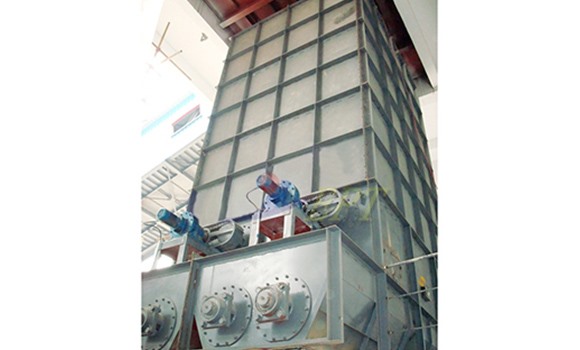

炉前料仓及仓底螺旋输送机

名称:炉前料仓及仓底螺旋输送机

详细信息

   一、 系统介绍

    炉前料仓及给料系统有一级和多级输送形式,目前一级布置的形式居多;其中一级多采用多轴螺旋的结构,置于料仓下方;二、三级均采用单螺旋轴结构或无轴螺旋结构,后接防火门并与锅炉进料口连接。我司开发的炉前料仓给料系统包括料仓本体、仓底多轴螺旋给料机、消防安全系统、运行监测系统构成;现分别介绍如下:

    二、设备介绍
    A、料仓
    料仓为长方体结构,在靠近炉墙侧设有平台、扶梯,仓顶设护栏。料仓为分片组装结构;各片在厂内制作完毕后并试组装,运至现场后采用螺栓连接组成整体。其容量从80-300m3不等,可根据用户和系统要求的要求配置。

    B、仓底多轴螺旋输送机
    仓底输送输送机根据料仓的宽度和锅炉给料口的数量及燃料给料量分为6轴、8轴、12轴,每两根螺旋轴采用一套驱动机构,变频器无极调速,同时驱动两根位于螺旋轴上方的松料辊松散物料。

    C、消防安全系统
    仓底和仓顶各设置一套消防水管路,其中料仓顶部设置2-4只喷嘴,每只喷嘴可提供的消防水量为2t/h。
    仓底消防系统在每个落料管处均设置喷嘴1只,每只喷嘴可提供的消防水量为2t/h。
    消防水管路均设计为DN50的口径,每套管路都设置气动蝶阀1只,截止阀1只。设置气动阀能够迅速开启和关断。
    渣仓顶部设有防暴门1只,以避免仓内压力异常造成爆炸或变形;

    D、运行监测系统
    料仓料位检测设:高料位、低料位和连续料位计

    E、料仓上部设置热电阻监测料仓内温度,一旦出现回火等情况时,仓内温度超过设定值即报警;


     三、 系统特点
    A. 料仓为分片组装结构;各片在厂内制作完毕后并试组装,运至现场后采用螺栓连接组成整体。
    B. 料仓设置多根松料辊,该松料辊位于螺旋轴的上方,采用螺旋轴的驱动动力,在给料过程中不停的旋转,松散物料,以避免物料压实或物料湿度大致使过载停机。
    HRC55以上,螺旋轴使用寿命不低于3年。 螺旋叶片后侧(非输送面)焊接有短齿以防止浮料现象。 该结构是针对用于缠绕性强的物料的仓底输送而加设的。当物料缠绕性强时,极易缠结在一起,成团浮于螺旋轴上方,造成螺旋轴空转,加设此短齿后,可将物料扯裂,以便顺利的输送。
    E. 螺旋输送机可以翻转运行,便于堵料时疏通;
    G. 设置有动作可靠的防火门。
