循环流化床锅炉干式除
ZBT型斗式提升机

名称:ZBT型斗式提升机

详细信息

一、简介
      在散状物料的输送中,斗式提升机是使用最广泛的一种垂直提升设备。其被广泛的用于煤炭、化工、火电、水泥等行业及粮食储运等场所的散状物料提升。
ZBT系列重载板链斗式提升机作为HL型、D型等斗式提升机的更新换代产品,以其节能、高效、安全的特点被广大用户认知,而正逐步替代HL型D型等斗式提升机。
ZBT系列重载板链斗式提升机,其输送形式是:被输送物料由底部进料口喂入连续、密布的料斗中,运至顶端翻转时,利用重力及料斗的导引,缷料至出料口流出。此即所谓的流入式喂料,重力诱导式卸料。
ZBT系列重载板链斗式提升机有如下规格:ZBT300 、ZBT 400 、ZBT500 、ZBT 610 、ZBT 750 、ZBT 900 、ZBT 1050。
二、特点
      1、提升物料范围广。本提升机对物料的种类、特性及块度要求少。其不仅能提升一般的粉状、粒状物料,对少许块状物料及磨琢性较强的物料也有较强的适应用。
2、提升能力大。出力范围40-500m3/h;提升高度可高达50m。
3、使用寿命长。本提升机的装料采用流入式,料斗为连续密布式,无需用斗掏料,因此在减少动力消耗的同时,可大大减少链条、链斗的麿损,从而提高其使用寿命。
4、运行安全可靠,故障率低,维护检修方便,易损件少,运行费用低。

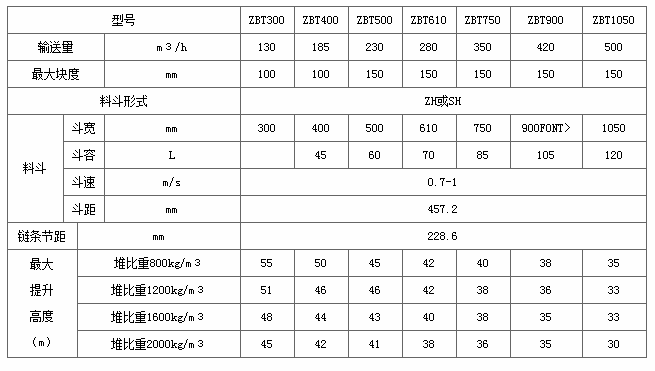

三、技术性能表

四、结构简介
       ZBT型重载板链斗式提升机由底部机壳、张紧装置、中间壳体、头部机壳、驱动机构、拖动机构、 链条及料斗等组成。
a- 底部机壳:
底部机壳底部与基础之间用地脚螺栓相连,顶部法兰与中间机壳相接。底部壳体上设有3个检修门、一个清扫门、一个进料口以及供安装张紧装置用的超吊横梁。安装拖动链条、料斗以及平时对机件的维修均可在底部检修口进行。利用清扫门可以对底部的积料进行清扫
b- 张紧装置:
张紧装置位于底部机壳,其采用内配重的自动张紧装置,张紧立恒定,张紧行程长。
c- 中间机壳:
中间机壳标准高度为3m,为满足不同提升高度的需要,可增设非标机壳进行调整。为保证运行平稳性,中间机壳设有导轨。
d- 头部:
头部由头部壳体、驱动机构、拖动机构、检修平台等组成。头部壳体设有1个清扫门,2个观察门。清扫门供清理壳体内部料斗和链轮上的积垢时用;观察用门用于检查链轮的工作和磨损情况、料斗卸料情况及更
换出料口橡胶唇用。驱动机构包括电机、减速机、传动链轮及传动链条。拖动机构包括提升链轮、主轴、轴承座、逆止器等。
e- 牵引链条:
牵引链条采用板式套筒滚子链、链板、套筒、销轴均采用合金结构钢并经特殊热处理加工而成,具有强度高、寿命长、承载能力大、工作可靠的优点。
f-料斗:
料斗与链条之间为螺栓连接。根据输送物料不同,料斗有ZH(中深)SH深)两种。ZH型料斗适合较大的粒块状物料,SH型料斗适宜较小颗粒及粉状物料。
五、型号说明及标记示例:
ZBT500×30
ZBT为重载板链斗式提升机中的“重”、“板”、“提”三字的拼音缩写;
 500为规格表示斗宽为500mm;
 30为高度表示从进料口至出料口之间的距离为30mm。

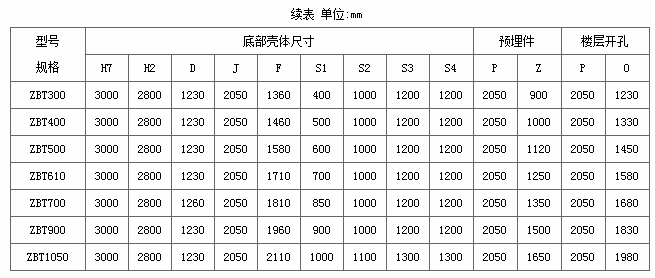

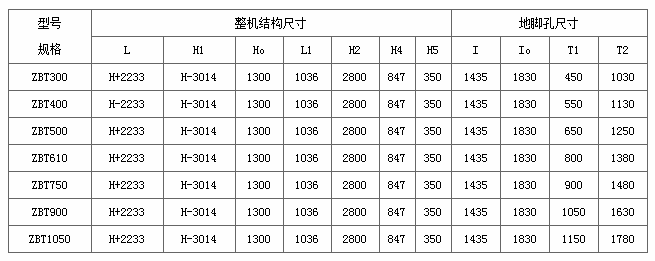

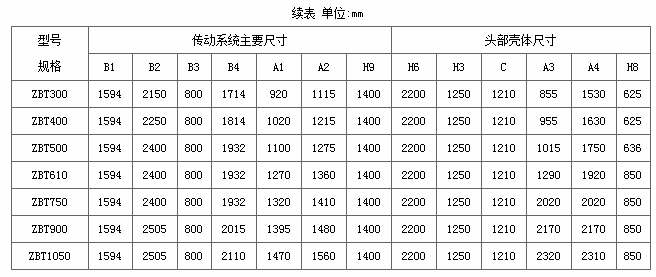

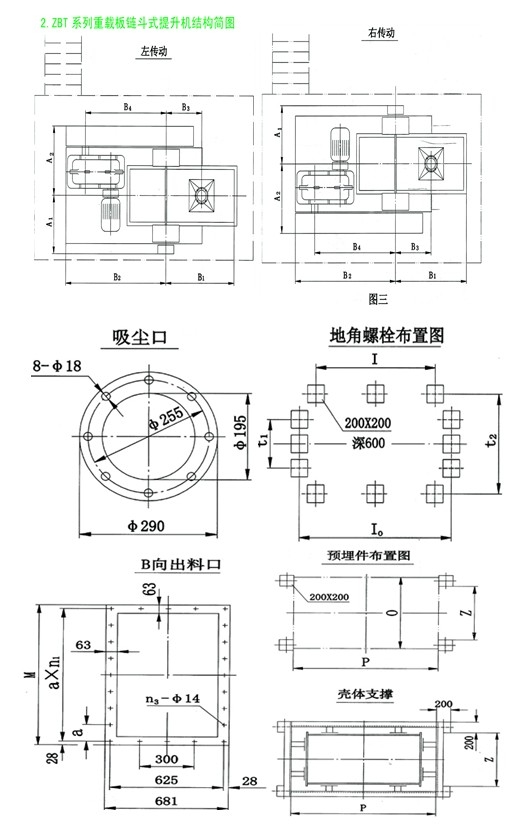

1、斗式提升机主要尺寸表 单位:mm
