其他辅助设备
叶轮给粉机

名称:叶轮给粉机

详细信息

 一、简介

1.1用途

GF系列叶轮给粉机是火力发电厂储仓制粉系统中供给锅炉煤粉燃烧的主要设备。通过给粉机的供给叶轮和测量叶轮,把来自煤粉仓的煤粉连续﹑均匀地送入输粉管道,由热风吹入锅炉内燃烧。给粉机配置有电磁调速电机,可在一定范围内作无级调速,以此来调节给粉量,控制锅炉的燃烧,从而保证锅炉的出力。

  给粉机的出力是按煤粉的密度计算的。建材﹑冶金﹑化工及民用等部门选用该给粉机时,应根据具体的物料密度来选择适当机型。

1.2型号意义

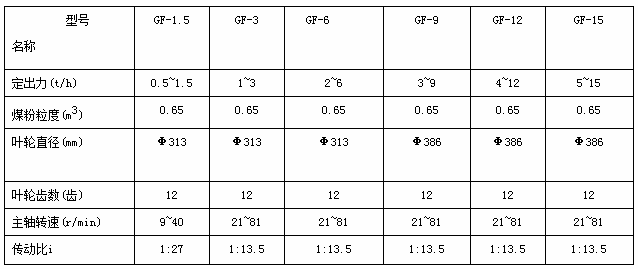

二、主要技术参数

三、原理

     GF型叶轮给粉机是一种定量给粉设备。粉量的调节是靠改变电磁调速异步电动机的转速来达到的。变速系统是由一级蜗轮蜗杆付构成的。

当变速时由蜗杆付通过装在同一主轴上的刮板,供给叶轮和测量叶轮实现给粉。煤粉自煤粉斗流入给粉机上部体的隔板上及其缺口下面的供给叶轮的齿槽内,旋转的叶轮带着煤粉在供给叶轮壳内转180°到供给叶轮壳缺口处,煤粉即落入测量叶轮壳腔内,旋转180°后煤粉到出粉管,按此过程就达到连续、均匀给粉和防止停机时煤粉自流的目的

四、结构

全机由上下两个基础部件和蜗轮减速箱组成本体,结构紧凑,造型美观。在下部体上装有电机座,电磁调速异步电动机就安装在机座上,电机通过对轮与蜗杆连接在一起。

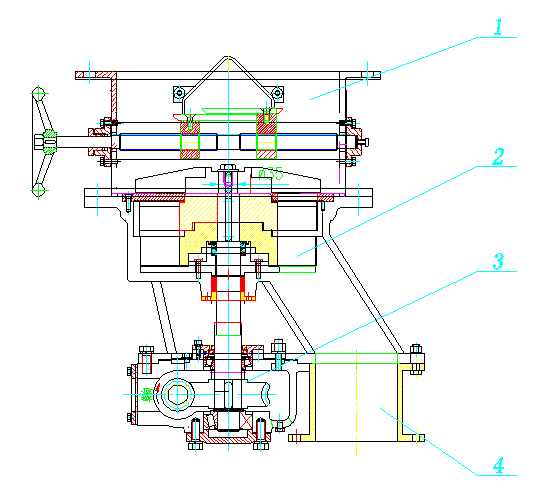

主要结构:1.上部插板门 2.下部给粉组件 3.减速箱 4.出粉管

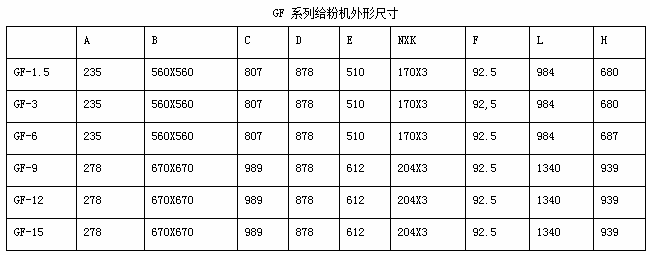

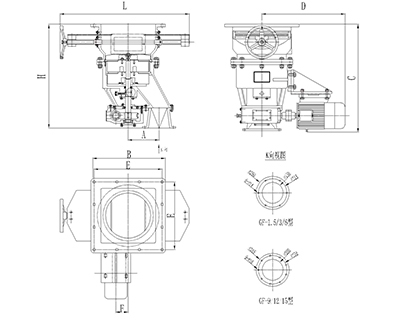

五、外形尺寸





六、使用与维护

1.    启动前必须认真检查所有零件是否齐全,紧固件是否拧紧,密封部位是否密封良好等。

2.    减速箱内用半流体润滑脂或注入30号或40号机器油,使用者也可根据当地情况选用合适的润滑油。但在初次安装运行后,经常查看减速箱内半流体润滑脂或者机油,保证润滑洁净,必要时要更换润滑脂。

3.    用手转动联轴节,要灵活,轻便、均匀、无卡涩现象。

4.    检查电源系统,并必须遵守电动机使用维护说明书中的一切规定。

5.    启动后再缓慢打开插板门直至全开为止。但插板门不能做控制给粉量的机件使用。

6.    在正常运行中要保证安全,灵活、可靠。要随时观察减速箱内的润滑油,保持正常油位。油温不得高于50℃。

7.    如果发现电机负荷突然增大或减小,给粉量不均匀或电器、机械系统有异常现象时,必须迅速停机检查,排除故障。

停机前,操作人员要互相联系,关闭插板门,待机内煤粉量流尽后再停机。如果停机时间较长要涂油防腐。
